Una unidad de tracción A/B impresa para un pórtico CoreXY con dos bandas apiladas (un pórtico volante tipo 2.4). Se asienta en el extremo trasero de un perfil Y del pórtico y alcanza la viga trasera, con tuercas en T M5; un NEMA 17 cuelga bajo su placa por dentro del perfil. Su propia banda abraza la polea GT2 de 20 dientes unos 126° mediante una pila F695 por el dorso (al menos los 108° que piden seis dientes engranados) y gira hacia el tramo exterior en una polea dentada de esquina; una pila F695 de paso gira la otra banda en el otro nivel. Cada elemento se sujeta bajo un brazo con un eje M5x16. Versiones izquierda (B) y derecha (A).

Una polea loca frontal impresa para un pórtico CoreXY con dos bandas apiladas (un pórtico volante tipo 2.4). Se asienta en el extremo frontal de un perfil Y del pórtico, sujeta con un tornillo M5 a una tuerca en T en su ranura superior, y gira una banda 180° en una polea dentada GT2 de 20 dientes por fuera del perfil, en el nivel de la banda sobre él; la polea gira en un eje M5x16 bajo un brazo. Versiones izquierda (nivel bajo, banda B) y derecha (nivel alto, banda A).

Una placa en T impresa que une el extremo de un perfil 2020 de soporte de cama con el travesaño inferior del marco contra el que apoya, con las caras superiores a ras. El travesaño de la T se atornilla a la ranura superior del travesaño con dos tuercas en T M5, el vástago a la ranura superior del perfil de la cama con una, y una lengüeta en cada ranura mantiene el perfil de la cama a escuadra y en su tope. Simétrica, así que una sola pieza sirve para los cuatro extremos de los dos perfiles de cama de una impresora.

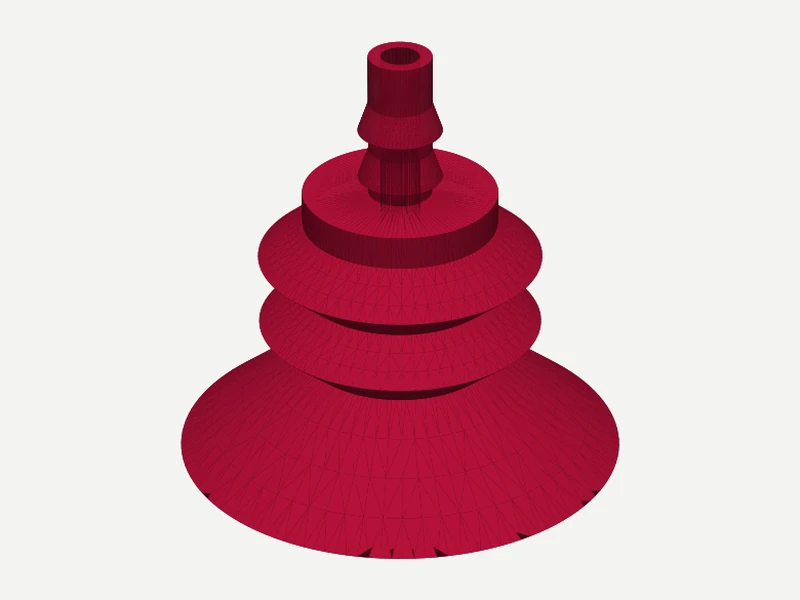

La primitiva de efector final por vacío: un labio de sellado acampanado sobre un cuello corrugado corto. Las corrugaciones permiten que la ventosa se colapse axialmente al hacer vacío, de modo que levanta una pieza sin que baje toda la herramienta, y tolera piezas no perpendiculares al útil. El diámetro sigue la serie común de 20 / 30 / 40 mm de pick-and-place, y el puerto de vacío es la serie de espiga compartida por el resto de la familia neumática blanda.

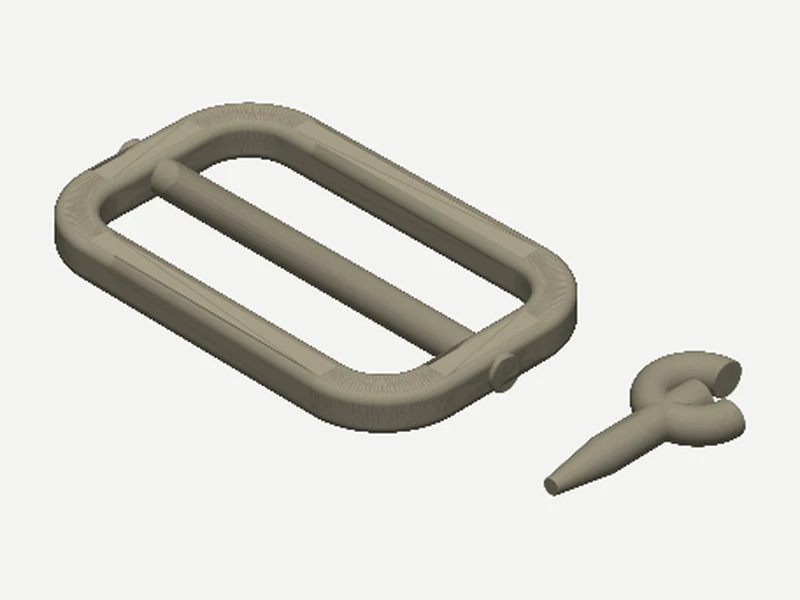

Una hebilla de barra central impresa en 3D — el marco redondeado, su barra central y la espiga que se enrosca en esa barra y entra en el ojal del cinturón. Es el herraje rígido que el avío `belt-buckle` de Fashion Cabinet coloca y al que se puentea aquí, para kilts, abrigos con cinto y ajustes de chaleco. Dimensionada para que el ancho terminado de la correa determine el avío.

Herrajes de porte para cinturón dimensionados al ancho de tu cinturón. Un clip con resorte que se ajusta al cinturón, una funda con presilla integrada y una presilla suelta para injertar en cualquier cosa.

Un organizador de cinturones y accesorios impreso en 3D — un espinazo vertical con una columna de ganchos abiertos y, arriba, un gancho para el tubo del clóset. Cada gancho abierto recibe un cinturón doblado en su hebilla, o una mascada, una corbata o el asa de una bolsa, y sale por el frente sin mover a sus vecinos, que es justo lo que un gancho abierto hace y un aro cerrado no. La garganta del gancho se dimensiona con el ancho de correa que realmente tienes, entre los anchos estándar de 20, 25, 38 y 50 mm.

Sujeción que se inserta en un agujero de perro del banco. Un vástago redondo ajustado al agujero (19 mm, 20 mm o 3/4 in) registra la herramienta; una cabeza sobre el banco empuja, fija o sujeta la pieza. Elige un perro de tope redondo, una sujeción de leva, o un tope ancho para cepillar.

Un engrane cónico para transmisiones en ángulo recto. El perfil de diente de involuta se genera en el extremo grande (trasero) y se transiciona hacia el vértice del cono, de modo que los dientes se estrechan a lo largo del cono de paso como un engrane cónico real. Números de dientes iguales con un ángulo de ejes de 90 grados dan un par de inglete. Usa la aproximación de involuta plana de Tredgold (no flancos octoides esféricos) para un engrane cónico imprimible y hermético.

Un juego de engranes cónicos en ángulo recto: un piñón, su engrane conjugado (inglete 1:1 o reducción), y un demostrador de engrane que fusiona ambos en una escuadra imprimible. Los flancos de los dientes se generan del involuta verdadero del círculo base en el cono posterior y se loftean hacia el ápice, de modo que los dientes se afinan a lo largo del cono primitivo como un engrane cónico real (geometría ISO 23509). Módulo, ángulo de presión, número de dientes y ángulo entre ejes son la interfaz — un piñón de aquí engrana cualquier engrane que los comparta.

Una herramienta para cinta al bies impresa en 3D: la tira al bies entra por la boca ancha, el canal cónico dobla ambos orillos hacia el centro y sale cinta de un doblez bajo la plancha. Modos de 18 y 25 mm, o cualquier ancho terminado.

Una abrazadera de dos piezas que sujeta el manubrio de una bicicleta y lleva un accesorio arriba. El asiento se dimensiona a los diámetros de barra estándar (22.2 / 25.4 / 31.8 mm); el lado del accesorio es un clevis de dedos estilo GoPro, una base de cámara 1/4-20 o un soporte de correa/lengüeta. La abrazadera y la tapa se imprimen como par.

Una portabotellas que se atornilla a los insertos estándar del cuadro de la bicicleta (dos bosses M5 a 64 mm de separación). Se dimensiona por el diámetro de la botella para que la cuna sujete un bidón de 73 mm. Portabotellas de entrada lateral, de entrada superior, o un soporte de herramienta/CO2 montado en los insertos.

Almacenamiento de bicicleta montado en pared. Una placa de pared con capacidad de carga se atornilla a los montantes; un brazo se proyecta para sostener la bicicleta horizontalmente (por el tubo superior), verticalmente (por una rueda) o como repisa de pedal. El contacto con el tubo/rueda es un bolsillo de cuna semicircular para que el cuadro o la llanta descanse sin cargas puntuales. La placa lleva un patrón de tornillos según la separación de montantes (un montante, o separación de 16 o 24 pulgadas) para que la carga vaya a la estructura, no al panel de yeso.

Un soporte de pared que sostiene un esquí, tabla de snowboard o remo de SUP acunándolo en una ranura horizontal dimensionada al grosor de la tabla. Imprime un par y móntalos separados para llevar una tabla plana contra la pared. Variantes de esquí, snowboard y remo.

Un maniquí de sastre (torso) paramétrico — el maniquí sobre el que el común de bienes blandos Fashion Cabinet coloca sus patrones. Deliberadamente una forma abstracta, no una figura: su valor son sus interfaces — los ANILLOS DE REFERENCIA de cuello, hombro, busto, cintura y cadera. El contorno de cada anillo es una medida corporal ISO-8559, así que los mismos números que trazan un patrón plano en Fashion Cabinet dimensionan este sólido, y el canto de una prenda envuelve al anillo que lleva su medida. Construido como un loft a través de secciones elípticas cuyos perímetros igualan sus contornos; verificado para que cada anillo medido sea dimensionalmente exacto. Modos: torso simple, torso con pedestal, forma bifurcada con muslos, figura completa de hombros al suelo (casquete de hombro, muñones de brazo y piernas cerradas en el tobillo), y cuerpo inferior de cintura a tobillo.

Tapas que cierran el extremo abierto de un bolardo de tubo de acero. Un bolardo sin tapa se llena de agua de lluvia, se congela, se oxida por dentro y mancha el pavimento debajo — y la tapa de fábrica suele ser la primera pieza que desaparece tras un impacto vehicular. El barreno de la falda coincide con diámetros exteriores reales de tubo de acero NPS cédula 40, la misma serie de Ø de tubo que ya usan las familias pipe-clip y pipe-fitting publicadas. Incluye tapa abovedada, tapa plana con borde biselado y tapa plana con banda rebajada para cinta retrorreflejante.

Una brida circular con barreno central y círculo de tornillos polar, definida como grafo de nodos. Ajusta radio, espesor, barreno, tamaño de los agujeros y radio del círculo de tornillos para adaptarla a la cara de un motor, una brida de tubería, una base giratoria o un soporte de rodamiento; la variante lisa omite los agujeros para trazarlos y perforarlos a mano.

El ballenado de la corsetería y de las prendas estructuradas — una varilla plana y flexible que mantiene recta una línea de costura, junto con el canal de tela que la aloja. Es el herraje rígido que el avío `boning` de Fashion Cabinet coloca y al que se puentea aquí para su geometría. Impresa en un filamento elástico, una varilla delgada se flexiona alrededor del cuerpo pero resiste el pandeo de canto, igual que el acero espiral o la ballena sintética. Dimensionada por su largo para que la costura terminada de la prenda determine el avío.

El teléfono plegable de libro como arquetipo paramétrico: dos medios marcos rígidos sobre un eje de plegado en el borde largo, una pantalla continua plegada hacia dentro sobre ambos, una pantalla de portada por fuera, un alojamiento de pliegue en gota y un ángulo de apertura continuo de cerrado a abierto. Los dispositivos con nombre viajan como preajustes cuyos milímetros son todos dimensiones publicadas con su procedencia — el espesor de cada mitad es la profundidad abierta del propio fabricante y la holgura es lo que sobra de su profundidad cerrada. Sin logotipos ni imagen comercial. Doble motor: una referencia en CadQuery y un gemelo en grafo de nodos.

Divide el flujo de aire de un ventilador, ventila o secadora en varias ramas que empujan aire tibio hacia botas y guantes mojados. Una entrada lleva a un pleno que se abre en N tubos de rama; los extremos pueden ser tubos abiertos, salidas aplanadas en forma de bota, o todo puede llevar una placa de montaje en pared. Seca equipo de exterior de noche sin un rack comercial.

Un tirabotas impreso en 3D — un mango en T sobre una hoja plana que termina en gancho, el cual agarra la presilla de tela cosida dentro de la caña de la bota para poder calzarla de un tirón. Las botas de montar, vaqueras, de trabajo y los vadeadores llevan esa presilla precisamente porque no se pueden calzar a mano; ésta es la herramienta que vuelve útil la presilla. El mango se hunde a propósito bien adentro de la hoja, porque la raíz del mango es donde realmente se rompe un tirabotas impreso. Una sola pieza.

Una funda o adaptador que ajusta una lata o botella pequeña en un portavasos más grande, y la aísla. Elige una funda recta o cónica, o un adaptador escalonado cuyo interior coincide con el recipiente y cuyo exterior coincide con el portavasos. Dimensionado por diámetros reales de recipiente y portavasos con holgura de ajuste ajustable.

Convierte una botella PET desechada en un comedero de gravedad para aves o semillas. La tapa se enrosca en un cuello de botella PCO-1881 estándar; la semilla baja por los puertos hasta una bandeja con perchas. Tapa roscada, base con bandeja, o un comedero de tubo autónomo sin botella.
